虹润触摸式智能化控制器

品牌:虹润

  • 产品价格:1.00
  • 所 在 地:福建-南平市
  • 库存:还剩10000件
  • 更新日期:2018-05-18

商品详情

 概述
       NHR-8200C系列触摸式智能化控制器一款可编程的多回路仪表,它内含4个单回路PID控制模块、4个程序控制模块、12个ON/OFF继电器输出模块或12路模拟量输出模块,带RS232/485通讯接口,以太网接口,微型打印机接口和USB接口,SD卡插座;可提供传感器配电;。可实现单回路控制与多回路控制,每个控制回路除可以作为普通的独立PID控制回路外还可以结合运算功能,实现人工智能控制、串级(双冲量)控制、比值控制、超驰控制、阀位控制、加热/制冷控制、燃烧控制、位式控制、三冲量控制、开关量输出控制等多种复杂的控制方式,其控制信号可通道直流电流模拟信号、继电器触点、固态继电器脉冲电压、可控硅触点输出给执行器。具有强大的显示功能,实时曲线显示,历史曲线追忆,棒图显示,报警状态显示。



功能特点
1.7英寸四线电阻触摸屏,触摸效果好;800*480点阵TFT高亮度彩色图形液晶显示,LED背光、画面清晰、宽视角
2.中英文操作画面可任意切换,操作使用极其简单,组态简便可靠,软件密码锁保证组态安全
3.采用高速、高性能32位ARM微处理器,内置嵌入式操作系统,画面切换响应时间≤0.3S,实时检测、显示、记录、报警
4.全隔离万能输入,每个通道信号切换无需跳线,可通过软件组态更改信号类型
5.全新T6输入法,支持汉字拼音输入,数字、英文、特殊符号等选择输入
6.外接微型打印机,可手动打印数据、曲线,自动定时打印数据,满足用户现场打印的需要
7.标准串行通讯接口,支持ModBus-RTU通讯协议
8.10M  Ethernet 标准RJ45接口,支持ModBus-TCP通讯协议
9.配备标准USB2.0接口,U盘支持FAT、FAT32格式,历史数据转存快捷方便,最大可支持8G容量
10.支持SD卡扩展功能,SD卡支持FAT、FAT32格式,延长数据记录时间,最大可支持8G容量
11.用大容量FLASH闪存芯片保存设置参数和历史数据,断电后数据可永久保存
12.采用德国菲尼克斯拔插式间距为5.08的接线端子,方便电气连接
13.全铝密封外壳,保证仪表在恶劣环境中正常工作

主要技术指标

1.输入信号:最多4通道隔离型万能信号输入,通道间隔离电压大于250VAC,通道和地之间隔离电压大于500VAC。
2.万能输入信号类型:
标准电压信号: 0~5V、1~5V、0~10V、±5V、√0~5V、√1~5V;
标准电流信号:0~10mA 、4~20 mA 、0~20 mA、√0~10mA、√4~20mA;
毫伏信号:0~20mV、0~100mV、±20mV、±100mV;
热电偶信号:B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26;
热电阻信号:Pt100、Cu50、Cu53、Cu100、BA1 、BA2;
线性电阻信号:0~400Ω;
3.精度:±0.2%FS。
4.采样周期:1秒。
5.存储容量:内部Flash存储器容量64M Byte。
6.记录时间:12通道,64M Byte容量。(不断电连续记录)
公式


(备注:通道数的计算:程序将通道数划分为4、8、16、32、64五档,当仪表通道数落在两档之间时,以大的数作为计算的通道数。)

7.模拟量控制输出:4~20mA(负载电阻≤380Ω)、0~20mA(负载电阻≤380Ω)、0~10mA(负载电阻≤760Ω)、1~5V(负载电阻≥250KΩ)、0~5V(负载电阻≥250KΩ)、0~10V(负载电阻≥10KΩ)。
8.报警输出:最多12限报警继电器常开触点输出,触点容量1A/250VAC(阻性负载)。
9.馈电:变送器馈电电源,额定电压24VDC±10%,最大电流250mA。
10.通讯接口:隔离RS232和RS485接口,通讯波特率为2400、4800、9600、19200bps可选。
11.供电:电压范围85~264VAC,12~36V DC可选;频率:50/60Hz;最大功耗:20W。
12.工作条件:工作温度:-10~50℃;湿度:10~90%(无结露)。
显示画面
显示画面

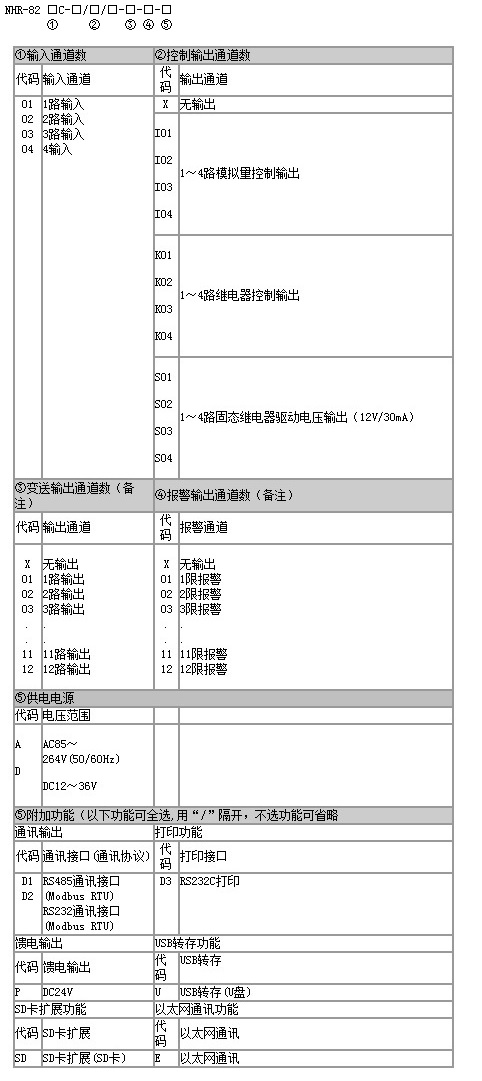

仪表选型
 选型
备注:控制输出通道数+变送输出通道数+报警输出通道数≤12。

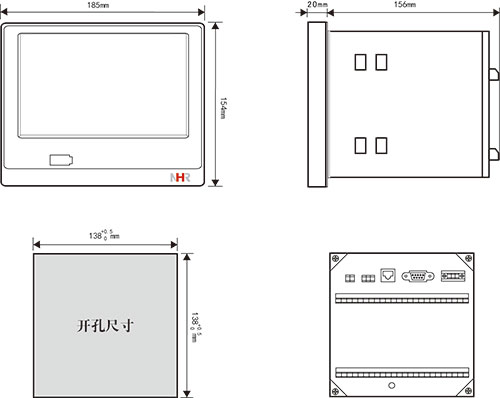

仪表外形尺寸及开孔尺寸
仪表外形尺寸及开孔尺寸

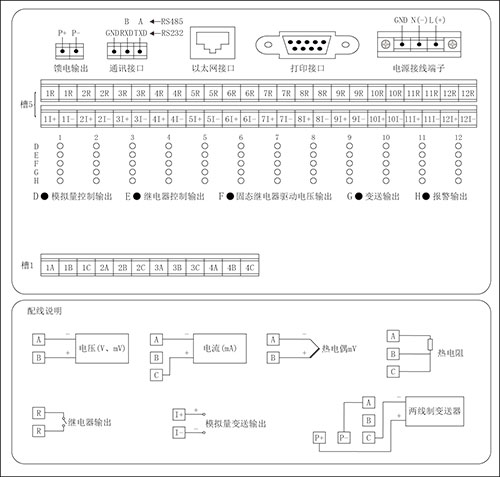

接线图
接线图
