虹润32路触摸式彩色无纸记录仪

品牌:虹润

  • 产品价格:1.00
  • 所 在 地:福建-南平市
  • 库存:还剩10000件
  • 更新日期:2018-05-18

商品详情

  概述
    NHR-8700C系列32路触摸式彩色无纸记录仪用新型大规模集成电路,对输入、输出、电源、信号采取可靠保护和强抗干扰设计。32路##输入(可组态选择输入:标准电压、标准电流、热电偶、热电阻、毫伏等)。可带12路报警输出或12路变送输出,RS232/485通讯接口,以太网接口,微型打印机接口和USB接口,SD卡插座;可提供传感器配电;具有强大的显示功能,实时曲线显示,历史曲线追忆,棒图显示等。人性化的外观设计、##的功能体现、可靠的硬件品质、精湛的制造工艺,使本产品具有更高的性能价格比。
概述
功能特点
    1.7英寸四线电阻触摸屏,触摸效果好;800*480点阵TFT高亮度彩色图形液晶显示,LED背光、画面清晰、宽视角。
    2.中英文操作画面可任意切换,操作使用极其简单,组态简便可靠,软件密码锁保证组态安全。
    3.采用高速、高性能32位ARM微处理器,内置嵌入式操作系统,画面切换响应时间≤0.3S,实时检测、显示、记录、报警;提供二、四、六、十二、十六、二十四路6种数显画面供用户选择。
    4.全隔离##输入,每个通道信号切换无需跳线,可通过软件组态更改信号类型。
    5.全新T6输入法,支持汉字拼音输入,数字、英文、特殊符号等选择输入。
    6.外接微型打印机,可手动打印数据、曲线,自动定时打印数据,满足用户现场打印的需要。
    7.标准串行通讯接口,支持ModBus-RTU通讯协议。
    8.10M  Ethernet 标准RJ45接口,支持ModBus-TCP通讯协议。
    9.配备标准USB2.0接口,U盘支持FAT、FAT32格式,历史数据转存快捷方便,最大可支持8G容量。
    10.支持SD卡扩展功能,SD卡支持FAT、FAT32格式,延长数据记录时间,最大可支持8G容量。
    11.用大容量FLASH闪存芯片保存设置参数和历史数据,断电后数据可##保存。
    12.采用德国菲尼克斯拔插式间距为5.08的接线端子,方便电气连接。
    13.全铝密封外壳,保证仪表在恶劣环境中正常工作。
主要技术指标
    1.输入信号:最多32通道隔离型##信号输入,通道间隔离电压大于250VAC,通道和地之间隔离电压大于500VAC。
    2.##输入信号类型:
       标准电压信号:0~5V、1~5V、0~10V、±5V、√0~5V、√1~5V;
       标准电流信号:0~10mA 、4~20 mA 、0~20 mA、√0~10mA、√4~20mA;
       毫伏信号:0~20mV、0~100mV、±20mV、±100mV;
       热电偶信号:B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26;
       热电阻信号:Pt100、Cu50、Cu53、Cu100、BA1、BA2;
       线性电阻信号:0~400Ω;
    3.精度:±0.2%FS。
    4.采样周期:1秒。
    5.存储容量:内部Flash存储器容量64M Byte。
    6.记录时间:12通道,64M Byte容量。(不断电连续记录)
       公式
     (备注:通道数的计算:程序将通道数划分为4、8、16、32、64五档,当仪表通道数落在两档之间时,以大的数作为计算的通道数。)
    7.模* 拟量输出:4~20mA(负载电阻≤380Ω)、0~20mA(负载电阻≤380Ω)、0~10mA(负载电阻≤760Ω)、1~5V(负载电阻≥250KΩ)、0~5V(负载电阻≥250KΩ)、0~10V(负载电阻≥10KΩ)。
    8.报警输出:最多12限报警继电器常开触点输出,触点容量1A/250VAC(阻性负载)。
    9.馈电:变送器馈电电源,额定电压24VDC±10%,最大电流250mA。
    10.通讯接口:隔离RS232和RS485接口,通讯波特率为2400、4800、9600、19200bps可选。
    11.供电:电压范围85~264VAC,12~36V DC可选;频率:50/60Hz;最大功耗:20W。
    12.工作条件:工作温度:-10~50℃;湿度:10~90%(无结露)。

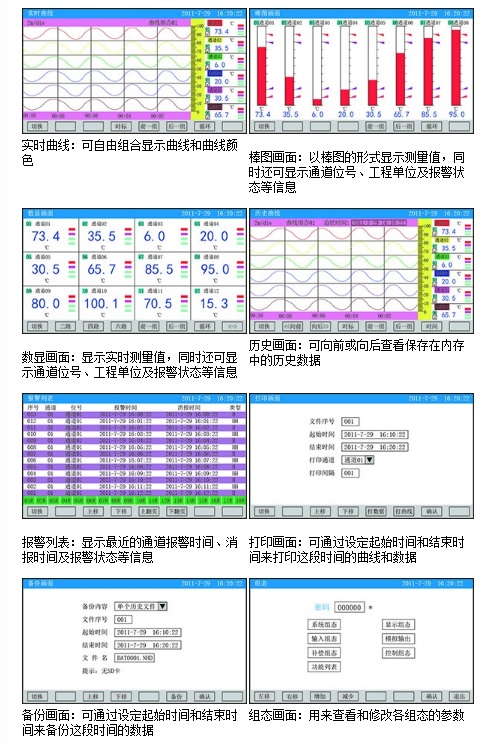

显示画面
显示画面

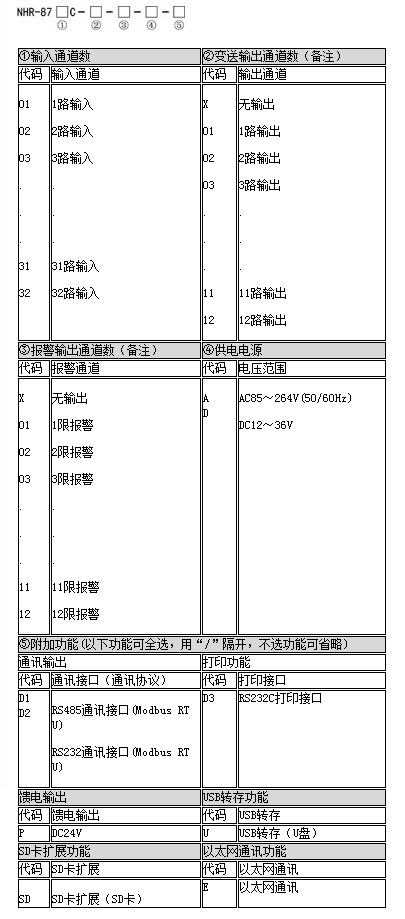

仪表选型
选型
备注:模* 拟输出通道数+继电器输出通道数≤12。

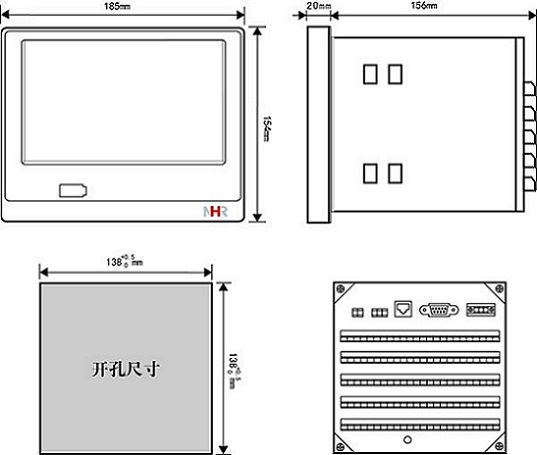

仪表外形尺寸及开孔尺寸
外型结构

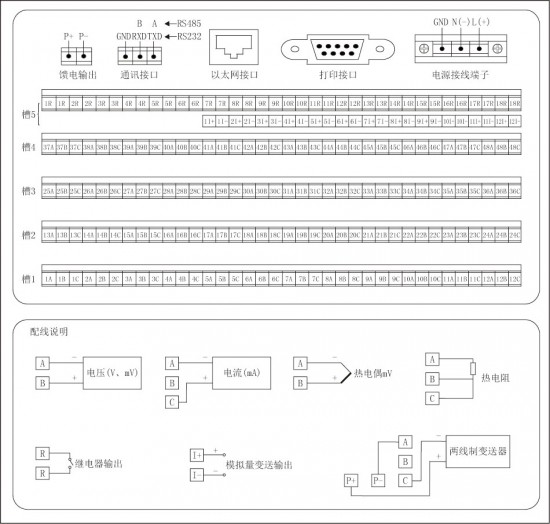

仪表接线
接线图
